Схема подключения светодиодной ленты

Автор: administrator от 2-08-2013, 09:46, посмотрело: 3352

0
Схема подключения светодиодной ленты.

Большинство светодиодных лент работает от напряжения 12 вольт. У нас в розетке 220 вольт. Соответственно, чтобы запитать ленту, необходим блок питания (преобразователь напряжения с 220 вольт в 12 вольт). Один конец блока питания подключаем к сети 220 вольт, другой конец к светодиодной ленте. Все просто!
Важный момент! Обратите внимание, на выходе блока питания два провода разного цвета и светодиодная лента тоже имеет разные провода. Это сделано не случайно.

Красный провод — это плюс, синий (или черный) провод—это минус. При подключении светодиодной ленты, обязательно соблюдайте полярность. Плюс соединяется с плюсом, минус с минусом. Если вы ошибетесь, лента светиться не будет.

Схема подключения светодиодной ленты


Как подключить более 5 метров ленты?

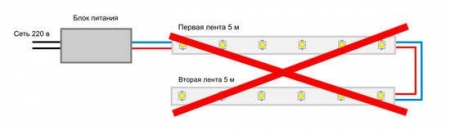

Выше было описано, как подключить ленту, длиной 5 метров (именно такой длины она продается). Но часто бывают случаи когда нужно подключить светодиодную ленту большей длинны. Многие, совершают грубую ошибку: подключают к концу первой ленты, начало второй. Так делать нельзя! Что произойдет если так подключить?

Вторая лента будет светить тусклее, а последние диоды совсем тускло. Если же лента маломощная (например SMD 3028, 60 диодов на метр), то яркость свечения по всей длине будет одинаковая. Но по токоведущим дорожкам, потечет ток выше номинального.

Схема подключения светодиодной ленты


Дорожки начнут греться, а тепло - это то, чего больше всего боятся светодиоды. Как показывает практика, такая схема подключения, значительно сокращает срок службы светодиодной ленты. Поэтому, используется другая (правильная) схема подключения. Эта схема подключения с использованием одного блока питания. При этом, его мощность должна соответствовать суммарной мощности двух (или более) лент.

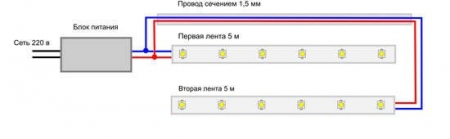

Схема подключения светодиодной ленты


Для того, чтобы довести до второй ленты питание 12 вольт, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой ленты.

Сечение удлиняющего провода, рекомендуем взять побольше, чтобы в нем было меньше потерь напряжения. Мы используем сечение 1,5 мм. Длина провода такая же, как у первой ленты, т.е 5 метров. Монтируется он в нише, параллельно первой ленте.

Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный (а соответственно большой) блок питания. Если такой возможности нет, то применяется другая схема. Она чуть посложнее, но по стоимости примерно такая же!При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. Сечение провода достаточно 0,75 мм.

Схема подключения светодиодной ленты


При такой схеме немного усложняется монтаж (нужно закрепить и подключить дополнительный блок питания), но при этом мощность блоков питания в 2 раза меньше. Соответственно и размер их тоже меньше.

Если у Вас возникли трудности с подключением, или вы не хотите этим заниматься, обращайтесь к специалистам нашей фирмы. Мы смонтируем вам светодиодное освещение в кротчайшие сроки, качественно и с гарантией!
